 产品概述

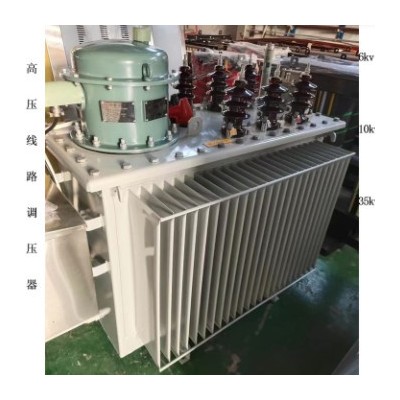

SVR线路自动调压器是可以根据线路电压的状况自动调整有载分接开关的档位实现对变压器变比的变化，从而保证输出电压稳定在一定的范围内。它可广泛使用于供电距离比较远、供电负荷大、电压波动大、电能质量达不到使用标准的供电线路。也可以用于电压质量不能满足生产需要的工、矿企业。

 组成结构及工作原理

SVR线路自动调压器共有三部分构成：自耦变压器、有载分接开关和自动控制器。

　　通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。

 ■　产品特点

1.采用自耦式变压器结构，可在±20％的范围内实现有载自动调压；

2.具有良好的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；

3.采用了独特的抗干扰措施，保证控制器正常工作；

4.控制器设有高、低档位限位保护防止分接开关卡死；

5.有载分接开关油箱和自耦式变压器本体油箱隔离；

6.体积小、容量大、重量轻、损耗低，易于安装；

7.有一定的降耗节能效果；

 说明：

　　调压范围的选择依据举例：

　　调压器输入端电压在9~11kV，选择调压范围为：-10%～+10%；

　　调压器输入端电压在8.66~10.66kV，选择调压范围为：-5%～+15%；

　　调压器输入端电压在8~10kV，选择调压范围为：0～+20%；

　　调压器输入端电压在7~10kV，选择调压范围为：0～+30%；

■　安装方式

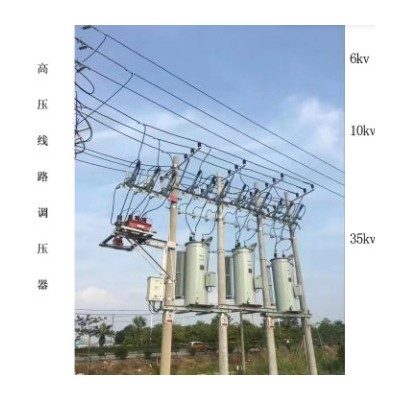

　　安装方式采用户外安装，有两种安装方式。

　　容量小于等于2000kVA可以用安装支架进行双杆架设；容量大于2000kVA需要安装基础进行安装。安装示意图见下图：
