批发做软铜绞线防雷接地TJR1无氧裸铜绞线200平500平1000硬铜绞线|供应产品|天津金迪通金属材料销售有限公司

价格:￥0.00/件
起订:10件
供应:10000件

因材料价格每天变动，页面价格仅供参考，请按具体数量、规格咨询客服，给您报当天价格。

一、概述：

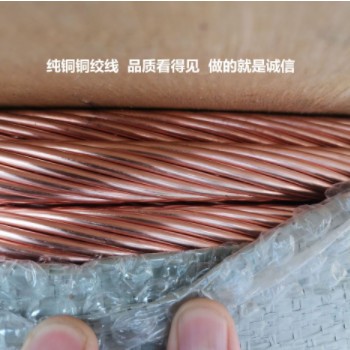

    铜软绞线是输配电用电气装置（如变压器、电炉）及电子电器设备、可控硅元件的软连接线。软铜绞线适用于电气装备、电子电器或元件接线或这些场合用软结构绝缘电线电缆的导体线芯。
    铜软绞线采用优质圆铜线或镀锡软圆铜线制成。加工过程中经韧炼处理，使成品柔软、外表整齐美观。
    铜软绞线的直流电阻率（20oC）不大于0.0182Ω.mm2/m镀锡铜软绞线的直流电阻率（20oC）不大于0.0193Ω.mm2/m。
    软铜绞线是电气装备及电子电器或元件接线用的软连接线。
    软铜绞线的主要的产品标准按（GB12970.2-91）。
二、软铜绞线的型号：
    TJR1－1型软铜绞线　TJR2－2型软铜绞线　
    TJR3－3型软铜绞线　TJRX1－1型镀锡软铜绞线
   TJRX2－2型镀锡软铜绞线　TJRX3－3型镀锡软铜绞线。

结构及技术参数：

TJR-1 TJRX-1型

标称截面mm2	计算截面mm2	结构		绞线直径mm	20°C直流电阻Ω/km ≤		重量kg/km
标称截面mm2	计算截面mm2	总根数	股数*根数/线径mm	绞线直径mm	TJR-1	TJRX-1	重量kg/km
0.1	0.102	9	9/0.12	0.44	176	179	0.94
0.16	0.159	9	9/0.15	0.56	113	115	1.47
0.25	0.247	14	14/0.15	0.68	72.9	74.1	2.29
0.40	0.408	13	13/0.20	0.86	44.2	44.9	3.79
0.50	0.503	16	16/0.20	0.96	36	36.6	4.70
0.63	0.628	20	20/0.20/	1.05	28.8	29.3	5.86
1.0	1.01	32	32/0.20	1.30	17.9	18.2	9.43
1.6	1.57	32	32/0.20	1.63	11.5	11.7	14.70
2.5	2.41	49	7*7/0.25	2.25	7.58	7.92	22.7
4	3.94	49	7*7/0.32	2.88	4.64		37.1
6.3	6.16	49	7*7/0.40	3.60	2.97		58
10	10.01	49	7*7/0.51	4.59	1.83		94.3
16	15.83	84	7*12/0.49	6.17	1.16		150
25	25.06	133	19*7/0.49	7.35	0.736		239
40	40.13	133	19*7/0.62	9.30	0.459		382
63	62.68	189	27*7/0.65	12.0	0.294		597
80	78.15	259	37*7/062	13.0	0.236		744
100	99.62	259	37*7/0.70	14.7	0.185		948
125	124.63	324	27*12/0.70	17.9	0.148		1186
160	162.78	324	27*12/0.80	20.2	0.113		1549
200	196.05	444	37*12/0.75	21.8	0.0940		1860
250	251.82	444	37*12/0.85	24.7	0.0732		2397
315	310.42	703	37*19/0.75	26.3	0.0594		2954
400	398.72	703	37*19/0.85	29.8	0.0462		3795
500	498.05	703	37*19/0.95	33.3	0.0370		4740
630	674.32	1159	61*19/0.83	37.4	0.0294		5965
800	803.91	1159	61*19/0.94	42.3	0.0229		7651
1000	1003.07	1159	61*19/1.05	47.3	0.0184
